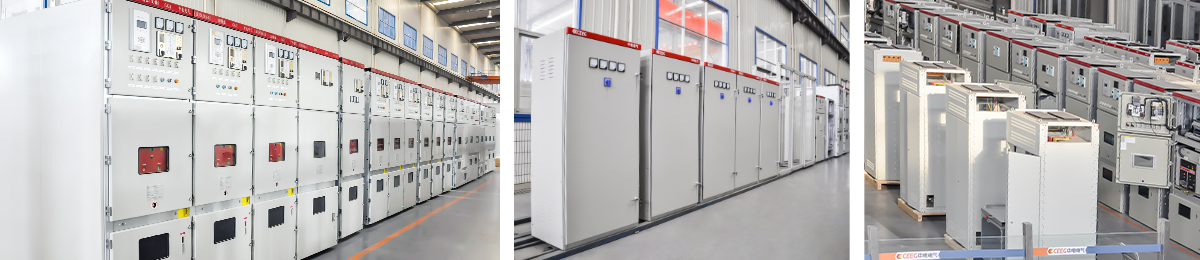

Die Schaltanlage besteht aus einem festen Schrank und ausfahrbaren Komponenten (d. H. Handwagen). Das Gehäuse und die Trenn platten jeder Funktions einheit des Schranks werden aus Aluminium-Zink-beschichteten Stahlplatten zusammen gesetzt. Die Schutzstufe des Gehäuses der Schaltanlage ist IP4X, und wenn die Tür des Leistungs schalters geöffnet ist, ist die Schutzstufe IP2X. Dieses Gehäuse verfügt über eingehende Overhead-und Kabel leitungen sowie linke und rechte Verbindungen und bietet Vielseitigkeit bei der Konfiguration von Verteilungs geräten zur Erfüllung der Konstruktion sanford rungen. Da Installation, Inbetrieb nahme und Wartung von vorne durchgeführt werden können, können die Schaltanlagen an der Wand montiert oder hintere in ander angeordnet werden, um Platz zu sparen und die Gesamt investitionen zu reduzieren.
Kabinett
Der Schalt schrank besteht aus vier Teilen: Front schrank, Rückraum, Instrumenten kammer und Leckage vorrichtung. Diese vier Teile werden unabhängig voneinander zusammen gesetzt und zusammen gespleißt. Das Gehäuse und die Trennwände jedes Teils bestehen aus Aluminium-Zink-beschichteten Stahlplatten, die von CNC-Werkzeug maschinen verarbeitet und gefaltet und miteinander verschraubt werden. Daher behält die zusammen gebaute Schaltanlage die Dimensions gleichmäßigkeit bei, besitzt eine starke Korrosions beständigkeit und Oxidations beständigkeit und weist eine hohe mechanische Festigkeit auf. Die Schaltanlage ist in eine Handwagen kammer, eine Sammel stange kammer, eine Kabel kammer und eine Relais instrumenten kammer unterteilt, die jeweils eine unabhängige Erdung und ein Schutzniveau von IP2X zwischen den Abteilen aufweisen. Mit Ausnahme der Relais instrumenten kammer hat jedes Fach einen Drucken tlastungs durchgang. Das zentral isierte Design erhöht die Position der Kabel kammer erheblich und ermöglicht mehrere Kabel verbindungen. Die Türen der Schaltanlage werden elektro statisch auf Schlag festigkeit, Korrosions beständigkeit und ästhetisches Erscheinung sbild gesprüht (Farbe kann vom Benutzer angepasst werden).
A. Handwagen-Kammer
Die Handwagen kammer ist mit spezifischen Führungs schienen ausgestattet, mit denen der Leistungs schalter handwagen schieben und intern arbeiten kann. Am vorderen Ende des statischen Kontakts ist ein aktiver Tür mechanismus installiert, der die Sicherheit der Bediener und des Wartungs personals gewähr leistet.
B. Busbar Kammer
Die Sammel stange kammer wird für die Installation der Haupt stangen verwendet. Zusätzlich werden drei Löcher an der linken Wand verwendet, um Stromschiene-Isolation hülsen zu installieren, um Stromschienen zwischen Geräten zu isolieren und eine Eskalation von Unfällen zu verhindern.
C. Kabel kammer
Die Kabel kammer kann Stromwandler, Erdung schalter, Überspannung sable iter und Kabel aufnehmen. Eine geschlitzte nicht metallische oder nicht magnetische Metall dichtung platte kann an der Unterseite installiert werden, um den Bau vor Ort zu erleichtern.
D. Instrumenten kammer
Die Instrumenten kammer installiert verschiedene Relais, Instrumente, Signal anzeiger, Betätigung schalter usw. Zusätzlich kann je nach Benutzer anforderungen eine kleine Sammel stangen kammer an der Oberseite der Instrumenten kammer hinzugefügt werden, mit der fünfzehn kleine Stromschienen verlegt werden können.
E. Drucken tlastungs gerät
Drucken tlastungs geräte sind über der Handwagen kammer, der Sammel stange kammer und der Kabel kammer installiert. Wenn im Leistungs schalter oder in der Stromschiene/Kabel kammer ein interner Fehler bogen auftritt, steigt der Innendruck der Schaltanlage mit dem Auftreten des Lichtbogens an. Sobald der Druck ein bestimmtes Niveau erreicht hat, öffnet sich die Druck freigabe metallplatte an der oberen Vorrichtung automatisch und gibt Druck und Entlüftung sgas ab, um die Sicherheit der Bediener und der Schaltanlagen zu gewährleisten.
Leistungs schalter Handwagen
Der VD4 Vakuum-Leistungs schalter handwagen ist ein Produkt der Firma ABB und repräsentiert das internat ional fortschritt lichste Produkt. Der VS1-Vakuumschutzschalter-Handwagen, der von der Firma Sanyuan entworfen und hergestellt wurde, ist das fortschritt lichste Produkt im Inland. Beide Arten von Leistungs schalter-Handwagen haben ein zentral isiertes ausziehbares Design, das den Betrieb, die Beobachtung, den Abzug des Handwagens, den Betrieb und die Wartung erleichtert. Das spezielle Design des Leistungs schalter handwagens gewähr leistet die Austauschbar keit von Handwagen derselben Spezifikation. Die Bewegung des Leistungs schalters innerhalb des Geräts nimmt einen schrauben getriebenen Mechanismus an, der den Ein-und Ausstieg des Leistungs schalters extrem einfach und zuverlässig macht.
Verriegelung vorrichtung zur Verhinderung von Fehl operationen
Die Schaltanlage ist mit einer sicheren und zuverlässigen Verriegelung vorrichtung ausgestattet, die die Anforderungen der "Fünf-Prävention" vollständig erfüllt.
